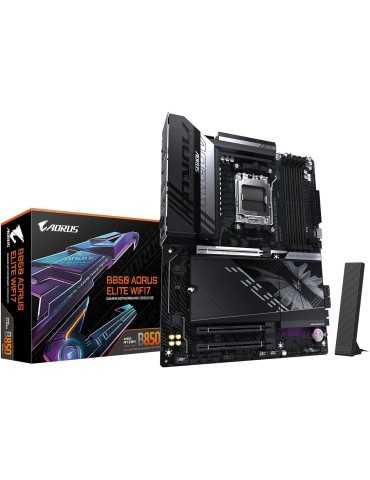

GIGABYTE B850 AORUS ELITE WIFI7 (rev. 1.x)

B850 AORUS ELITE WIFI7 (rev. 1.x)

Características principales

Procesador

AMD Socket AM5, soporte para:

procesadores AMD Ryzen™ serie 9000/

procesadores AMD Ryzen™ serie 8000/

procesadores AMD Ryzen™ serie 7000

(visite el sitio web de GIGABYTE para obtener la lista más reciente de procesadores compatibles).

Conjunto de chips

AMD B850

Memoria

Soporte para módulos de memoria DDR5 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.

4 sockets DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema

Arquitectura de memoria de doble canal

Soporte para módulos de memoria DIMM sin búfer 1Rx8/2Rx8/1Rx16 que no sean ECC

Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)

(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la "Lista de compatibilidad de memoria" en el sitio web de GIGABYTE para obtener más información).

Gráficos Integrados

Procesador gráfico integrado con compatibilidad con gráficos AMD Radeon™:

- 1 x DisplayPort, que admite una resolución máxima de 3840 x 2160 a 144 Hz

* Soporte para la versión DisplayPort 1.4 y HDR.

- 1 puerto HDMI frontal, compatible con una resolución máxima de 1920 x 1080 a 30 Hz

* Soporte para la versión HDMI 1.4

(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

Audio

Realtek® Audio CODEC (Only for rev. 1.0)

High Definition Audio

2/4/5.1/7.1-channel

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

Support for S/PDIF Out

Realtek® ALC1220 CODEC (Only for rev. 1.1)

* The back panel line out jack supports DSD audio.

High Definition Audio

2/4/5.1/7.1-channel

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

Support for S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless Communication module

Realtek® Wi-Fi 7 RTL8922AE

- 802.11a, b, g, n, ac, ax, be, supporting 2.4/5/6 GHz carrier frequency bands

- BLUETOOTH 5.4

- Support for 11be 160MHz wireless standard(Actual data rate may vary depending on environment and equipment.)

* Wi-Fi 7 features require Windows 11 SV3 to function properly. (There is no support driver for Windows 10.)

** Wi-Fi 7 channels on 6 GHz band availability depends on individual country's regulations

Puertos de Expansión

1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:

AMD Ryzen™ 9000/7000 Series Processors support PCIe 5.0 x16 mode

AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode

AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode

* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

- 2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1(PCIEX1_1, PCIEX1_2)

Interfaz de Almacenamiento

1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

AMD Ryzen™ 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs

AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs

AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs

1 x M.2 connector (M2B_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

AMD Ryzen™ 9000/7000 Series Processors support PCIe 4.0 x4/x2 SSDs

AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs

AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x2 SSDs

1 x M.2 connector (M2C_SB), integrated in the Chipset, supporting Socket 3, M key, type 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSDs

4 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices

* RAID 5 is only available on AMD Ryzen™ 9000 Series Processors.

RAID 0, RAID 1, and RAID 10 support for SATA storage devices

USB

CPU: - 1 puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2 - 2 puertos USB 3.2 Gen 2 Tipo A (rojos) en el panel posterior CPU+Hub USB 2.0: - 4 puertos USB 2.0/1.1 en el panel posterior

Chipset : - 1 puerto USB Type-C® compatible con USB 3.2 Gen 2x2, disponible a través del conector USB interno - 3 puertos USB 3.2 Gen 1 (1 puerto en el panel posterior, 2 puertos disponibles a través del conector USB interno) - 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos Chipset+Hub USB 3.2 Gen 1: - 4 puertos USB 3.2 Gen 1 en el panel posterior

Conectores Internos de E/S

1 conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX de 12 V y 8 pines

1 conector de alimentación ATX de 12 V y 4 pines

1 cabezal de ventilador de CPU

1 cabezal de bomba de refrigeración líquida/ventilador de CPU

3 cabezales de ventilador del sistema

1 cabezal de bomba de refrigeración líquida/ventilador del sistema

3 cabezales de tira LED RGB Gen2 direccionables

1 cabezal de tira LED RGB

3 conectores M.2 Socket 3

4 conectores SATA de 6 Gb/s

1 cabezal de panel frontal 1

cabezal de audio del panel frontal

1 cabezal USB Type-C®, compatible con USB 3.2 Gen 2x2

1 cabezal USB 3.2 Gen 1

2 cabezales USB 2.0/1.1

1 cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 puerto HDMI*

1 botón de encendido

1 botón de reinicio

1 x puente de reinicio

1 x puente de borrado de CMOS

* El soporte real puede variar según la CPU.

Conectores del Panel Trasero

1 x DisplayPort*

1 x botón Q-Flash Plus

4 x puertos USB 2.0/1.1

1 x puerto USB Type-C®, con soporte USB 3.2 Gen 2

5 x puertos USB 3.2 Gen 1

1 x puerto RJ-45

2 x puertos USB 3.2 Gen 2 Tipo-A (rojo)

2 x conectores de antena (2T2R)

2 x conectores de audio

1 x conector de salida óptica S/PDIF

* El soporte real puede variar según la CPU.

Controlador de E/S

Chip controlador de E/S iTE®

Monitorización H/W

Detección de voltaje

Detección de temperatura

Detección de velocidad del ventilador

Detección del caudal de refrigeración por agua

Advertencia de falla del ventilador

Control de velocidad del ventilador

* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

1 x 256 Mbit flash

Uso de AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia

Características Únicas

Soporte para el Centro de Control de GIGABYTE (GCC)

* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.

Soporte para Q-Flash

Soporte para Q-Flash Plus

Soporte para copia de seguridad inteligente

Software Incluido

Software de gestión del ancho de banda LAN Norton® Internet Security (versión OEM)

Sistema operativo

Compatibilidad con Windows 11 de 64 bits

Diseño

Factor de forma ATX; 30,5 cm x 24,4 cm
